产品介绍/Product Introduction

——————————————————————————————————————————————————————————

▼产品介绍

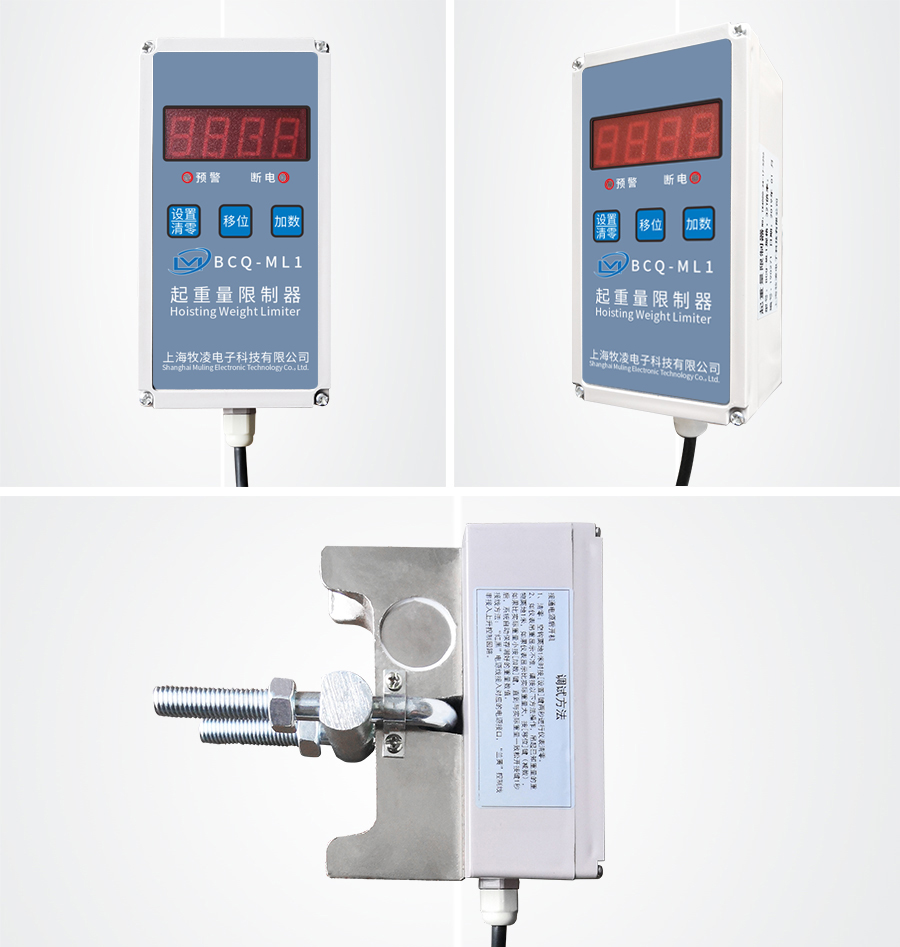

BCQ-ML型旁压式起重量***器是我公司推出的一款经典产品，传感器设计、模锻成形，与仪表一体化装配。仪表采用了数字化电路设计，金属模压铸成形的铝质仪表箱，可以选配分离的数显盒，方便安装于手电门处，便于观察和调试，是电动葫芦上常用的起重量***器，可广泛应用于冶金钢铁等恶劣环境的场合。

▼产品特点

体积小巧，密封坚固，显示直观，操作简便

▼产品功能：防超载

▼适用范围：0.5t-32t各种规格的电动葫芦、钢丝绳直吊等单梁式起重机

▼ 工作原理

起重机械起吊的重物重量，由电阻应变式传感器检测后，将实物重量线性化转换成模拟量电信号，送到放大器放大，然后进行A/D转换成数字量，输入单片机经处理送到数字显示屏显示，与此同时单片机将测出的重量与预置的额定载荷进行比较，当发现重物重量达到额定载荷时，***器发出报警声提醒工作人员注意，***后当达到立即报警点时，除发出连续报警声外，***器内继电器运作，立即切断起重机上升接触器电源，起重机停止向不安全方向作业，但可向安全方向回移，以达到限载保护作用。

▼技术参数

1、系统误差：≤5%F·S；
2、报警方式：声光报警；
⑴预报警点：当起吊重量达到额定起重总量的90%时，发出断续的报警声。
⑵额定值报警：当起吊重量达到额定起吊重量的100%时，再次发出断续的报警声。
⑶立即报警：当起吊重量达到额定起吊重量的105%时，发出连续的报警声，且自动切断起重机上升控制电源，同时显示起重重量。
3、传感器的静强度：传感器的静强度为额定载荷的1.5倍；
4、工作温度：-20℃----+60℃；
5、相对温度：20%----95%；
6、电源电压：AC220V，AC380V，50HZ，耗电量5W或按用户要求；
7、断电器触点容量：断电器触点容量为AC380V，5A；
8、控制器的耐压：为2000V；
9、显示方式：单四位高亮度LED(红色)数字显示起重量，小数点自动切换
